產品功能

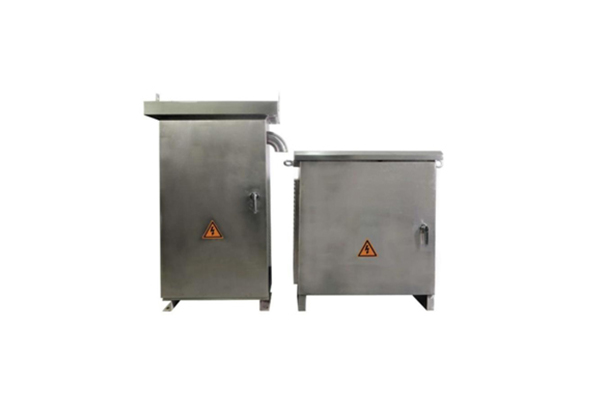

GT-UBC工作原理是通過電流互感器（CT）實時檢測電流信號，然后將采集信號通過DSP數字控制處理器分析計算，之后通過驅動IGBT功率電路，利用內部儲能電容將系統三相不平衡電流轉移、平均分配，使三相電流達到平衡狀態
參數配置
|
項 目 |
規 格 |
|
交流額定電壓 |
0.4kv |
|
輸入相電壓范圍 |
-40%~+20% |
|
網絡結構 |
三相三線、三相四線 |
|
整機效率 |
>97% |
|
三相平衡補償能力 |
不平衡度<5% |
|
額定電流 |
45A、75A、150A |
|
無功補償容量 |
30kvar、50kvar、100kvar |
|
無功補償范圍 |
-100%~+100% |
|
無功補償率 |
>99% |
|
全響應時間 |
<5ms |
|
保護 |
過壓、欠壓、短路、過補、防雷、逆變橋反向保護等 |
|
通訊協議 |
Modbus/電總協議 |
|
通訊接口 |
RS485、CAN網口 |
|
安裝方式 |
抱桿、H桿、壁掛式、柜式 |
|
運行溫度 |
-10℃~+55℃ |
|
IP等級 |
IP44 |
|
抗震能力 |
8級 |
|
噪音 |
小于65分貝 |
