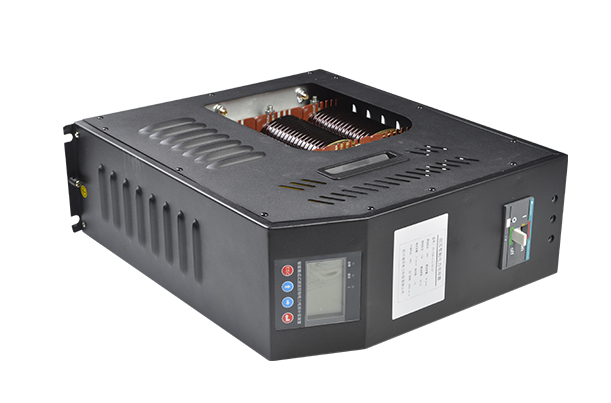

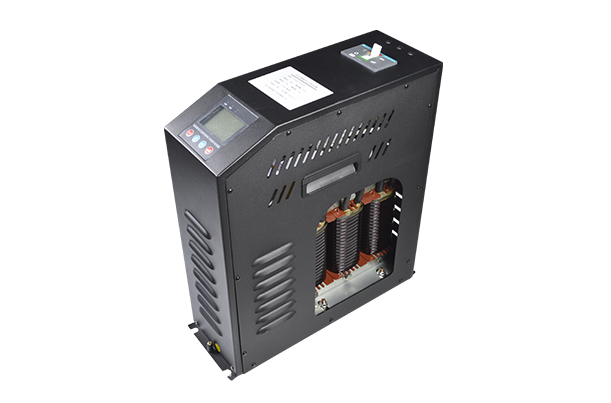

GT-IC（R）三相智能電容器
GT-IC（R）系列智能電容器由智能測控單元、晶閘管復合開關電路、線路保護單元、低壓電力電容器、電抗器等構成。
微信咨詢
關注我們
產品功能
GT-IC（R）系列智能電容器由智能測控單元、晶閘管復合開關電路、線路保護單元、低壓電力電容器、電抗器等構成。替代常規由復合開關或接觸器進行投切的自動無功補償裝置。采用微電子軟硬件技術、微型傳感技術、微型網絡技術和電器制造技術等最新技術成果，將其智能化，實現低壓電力無功補償
■ 額定電壓：220V~480V，電壓偏差：±20%，工作頻率48.5hz~51.5hz(特殊電壓可定制)
■ 測量精度：電壓≤0.5%(80%-120%額定電壓范圍內)，功率因素±0.01，電流≤1%(在5%-20%額定電流范圍內)、≤0.5%(在20%-120%額定電流范圍內)，功率≤1%，溫度±1℃、電流≤1%，功率因數≤±0.01
■ 補償參數：投切間隔10s(可調)，聯機數量：每組不超過128臺，保護誤差電壓≤0.5%，電流≤1%，溫度±1℃，時間±0.01s
■ 電容特性：容量偏差0~10%，連續過電流：1.3*I?n，連續過電壓：1.1*Un，機殼耐壓：3000VAC/60s，極間耐壓2.5Un/10s
■ 可靠性能：投切次數100萬次以上，運行衰減率3年內≤3.5%
■ 使用條件：戶內用，電壓總畸變率<10%，工作環境溫度-45℃~+55℃，濕度≤60%，海拔2000米以下(超過要求請致電說明)
產品主要適用于化工、建材、造紙、紡織、煤炭、電力、電信、鋁業、船運港口、煙草、釀酒、汽車制造、精密電子、精密機械等工業領域。同時，還可應用于通信行業電源系統、證券交易供電系統、機場港口備用電源系統、大型醫療系統、各類UPS/發電機組、會展場館、商業寫字樓、居民樓等用電系統
GT-IC（R）系列智能電容器由智能測控單元、晶閘管復合開關電路、線路保護單元、低壓電力電容器、電抗器等構成。替代常規由復合開關或接觸器進行投切的自動無功補償裝置。采用微電子軟硬件技術、微型傳感技術、微型網絡技術和電器制造技術等最新技術成果，將其智能化，實現低壓電力無功補償
智能電容器具有抑制諧波、快速跟蹤、自動過零投切和分相補償功能。該系列智能電容器模塊化結構，體積小，維護方便，擴容便捷，現場使用接線極為簡單，效率高，功耗小，省時省力，標準化生產和遠距離運輸很方便。單臺柜體裝置容量大，成本低；適合就地補償、分散補償、集中補償
■ 額定電壓：220V~480V，電壓偏差：±20%，工作頻率48.5hz~51.5hz(特殊電壓可定制)
■ 測量精度：電壓≤0.5%(80%-120%額定電壓范圍內)，功率因素±0.01，電流≤1%(在5%-20%額定電流范圍內)、≤0.5%(在20%-120%額定電流范圍內)，功率≤1%，溫度±1℃、電流≤1%，功率因數≤±0.01
■ 補償參數：投切間隔10s(可調)，聯機數量：每組不超過128臺，保護誤差電壓≤0.5%，電流≤1%，溫度±1℃，時間±0.01s
■ 電容特性：容量偏差0~10%，連續過電流：1.3*I?n，連續過電壓：1.1*Un，機殼耐壓：3000VAC/60s，極間耐壓2.5Un/10s
■ 可靠性能：投切次數100萬次以上，運行衰減率3年內≤3.5%
■ 使用條件：戶內用，電壓總畸變率<10%，工作環境溫度-45℃~+55℃，濕度≤60%，海拔2000米以下(超過要求請致電說明)
■ 依據標準：GB/T15576-2008 GB/T7251.8-2005 GB/T22582-2008 DL/T842-2015
產品主要適用于化工、建材、造紙、紡織、煤炭、電力、電信、鋁業、船運港口、煙草、釀酒、汽車制造、精密電子、精密機械等工業領域。同時，還可應用于通信行業電源系統、證券交易供電系統、機場港口備用電源系統、大型醫療系統、各類UPS/發電機組、會展場館、商業寫字樓、居民樓等用電系統
參數配置
|
產品型號 Type |
額定容量Cap(kvar) |
額定電壓 Rated V |
調諧系數 Tuning facto(%) |
外型尺寸Dimensions A*B*H |
安裝尺寸 Installationsize C*D |
|
GT-ICR-0.4/10-F7 |
10 |
280 |
7 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/20-F7 |
20 |
280 |
7 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/30-F7 |
30 |
280 |
7 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/10-S7 |
10 |
480 |
7 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/20-S7 |
20 |
480 |
7 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/30-S7 |
30 |
480 |
7 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/40-S7 |
40 |
480 |
14 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/10-S14 |
10 |
525 |
14 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/20-S14 |
20 |
525 |
14 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/30-S14 |
30 |
525 |
14 |
390*135*442 |
375*120 |
|
GT-ICR-0.4/40-S14 |
40 |
525 |
14 |
440*150*442 |
425*135 |
|

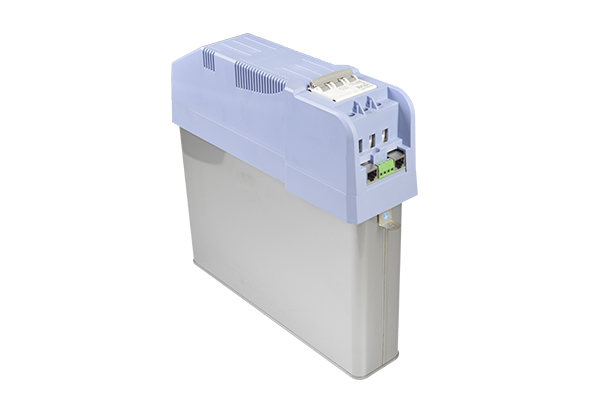

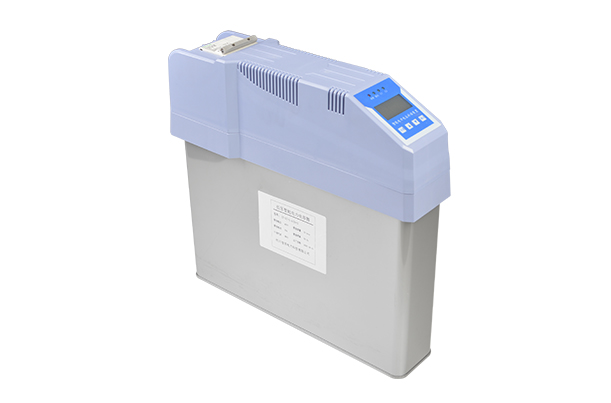

GT-IC系列 |
10-40 |
280-525 |
- |
340*80*H |
362*52 |
